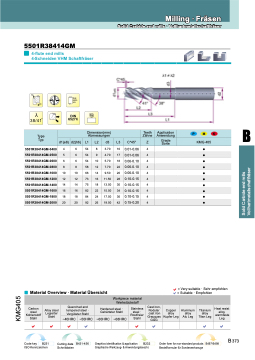

Page 373 - Fräsen Komplettprogramm

5501R38414GM
4-flute end mills
4-Schneiden VHM Schaftfräser
Milling · Fräsen Solid Carbide end mills · Vollhartmetallschaftfräser
K
46 54 8
B
Type
Typ
Dimension(mm)
Abmessungen
Teeth
Zähne
Application
Anwendung
PMK
d1(e8)
d2(h6)
L1
L2
d3
L3
C*45°
Z
Grade
Sorte
KMG 405
5501R38414GM-0400 5501R38414GM-0600 5501R38414GM-1000 5501R38414GM-1400 5501R38414GM-1800
66 54 10 10 66 14 14 75 18 18 84
3.70 10 5.70 14 9.50
18 13.50 24 17.50
16 0.01-0.06 4 18 0.06-0.10 4 26 0.06-0.10 4 30 0.10-0.15 4 36 0.10-0.15 4
● ● ● ● ●
5501R38414GM-0500
5
6
54
9
4.70
17
0.01-0.06
4
●
5501R38414GM-0800
8
8
58
12
7.70
22
0.06-0.10
4
●
5501R38414GM-1200
12
12
73
16
11.50
28
0.10-0.15
4
●
5501R38414GM-1600
16
16
82
22
15.50
34
0.10-0.15
4
●
5501R38414GM-2000
20
20
92
26
19.50
42
0.15-0.20
4
●
Material Overview · Material Übersicht
= Very suitable · Sehr empfohlen = Suitable · Empfohlen
Workpiece material
Werkstückstoff
Carbon steel Kohlenstoff Stahl
Alloy steel
Legierter Stahl
Quenched and tempered steel · Vergüteter Stahl
Hardened steel ·
Gehärteter Stahl
Stainless steel · Rostfreier Stahl
Cast iron, Nodular cast iron Grauguss GGG
Copper alloy Kupfer Leg
Aluminum alloy Alu Leg
Titanium alloy Titan Leg
Heat resist alloy warmfeste Leg
~40HRC
~50HRC
~60HRC
~68HRC
  
Code key B231 Cutting data B431-456 Graphics identification & application B232 Order form for non-standard products B497-B498 ISO Kennzeichen Schnittdaten Graphische Werkzeug- & Anwendungsbeschr. Bestellformular für Sonderwerkzeuge
B 373
KMG405
Solid Carbide end mills
Vollhartmetallschaftfräser
