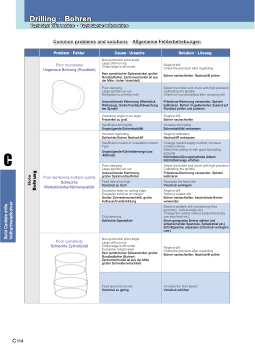

Page 114 - Bohren Komplettprogramm

Drilling · Bohren
Technical Information · Technische Information
Problem · Fehler
Cause · Ursache
Solution · Lösung
Non-symmetric point angle Large drill run-out
Chisel edge is off center
Kein symetrischer Spitzenwinkel, großer Rundlauffehler, Zentrumschneide ist aus der Mitte. Hoher Verschleiß.
Regrind drill
Check the precision after regrinding
Bohrer nachschleifen, Nachschliff prüfen
Poor clamping
Large spindle run-out Workpiece is unfirmly hold
Unzureichende Klemmung (Werkstück, Werkzeug). Große Rundlaufabweichung der Spindel
Select the holder and chuck with high precision Calibrating the spindle
Check run-out and adjust after clamping drill
Präzisions-Klemmung verwenden. Spindel kalibrieren, Bohrer im geklemmten Zusand auf Rundlauf prüfen und justieren
Insufficient drill rigidity
Ungenügende Bohrerstabilität
Increase drill rigidity
Bohrerstabilität verbessern
Insufficient coolant or unsuitable coolant Type
Ungenügende Kühlmittelmenge bzw. -Methode
Excessive wear on cutting edge Excessive build-up on margin Großer Schneidenverschleiß, große Aufbauschneidenbildung
Change coolant supply method, increase coolant volume
Select the cutting oil with good lubricating property
Kühlmittelzuführungsmethode ändern Kühlmittelmenge erhöhen
Poor clamping
Large spindle run-out Unzureichende Klemmung, großer Spiralrundlauffehler
Select the holder and chuck with high precision Calibrating the spindle
Präzisions-Klemmung verwenden. Spindel kalibrieren
Feed rate is too high
Vorschub zu hoch
Decrease the feed rate
Vorschub verringern
Regrind drill
Select a coated drill
Bohrer nachschleifen, beschichtete Bohrer verwenden
Poor cylindricity
Schlechte Zylindrizität
Chip jamming
Schlechte Spanabfuhr
Non-symmetric point angle
Large drill run-out
Chisel edge is off center
Excessive margin wear
Kein symetrischer Spitzenwinkel, großer Rundlauffehler (Bohren) Zentrumschneide ist aus der Mitte großer Schneidenverschleiß
Select a suitable drill (considering flute geometry , helical angle etc)
Change the cutting method (adjust feed rate, use step feed etc)
Einen geeigneten Bohrer wählen (mit entsprechender Spannute, Spiralwinkel etc.) Schnittgeschw. anpassen (Vorschub verringern usw.)
Regrind drill
Check the precision after regrinding Bohrer nachschleifen, Nachschliff prüfen
Feed speed is too low
Vorschub zu gering
Increase the feed speed
Vorschub erhöhen
Poor roundness
Ungenaue Bohrung (Rundheit)
C
C114
Poor workpiece surface quality
Schlechte Werkstückoberflächenqualität
Clearance angle is too large
Freiwinkel zu groß
Incorrect regrinding
Schlechter Bohrer Nachschliff
Regrind drill
Bohrer nachschleifen
Regrind calibration
Nachschliff verbessern
Solid Carbide drills Vollhartmetallbohrer
Hole
Bohrung
