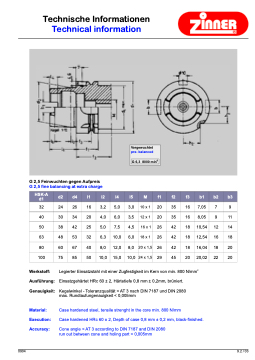

Page 3 - 9.2 Aufnahmen DIN 69893 (HSK)
P. 3
Technische Informationen
Technical information
®
Vorgewuchtet
pre- balanced
-1 G 6,3 8000 min
G 2,5 Feinwuchten gegen Aufpreis
G 2,5 fine balancing at extra charge
HSK-A d1
d2
d4
l1
l2
l4
l5
M
f1
f2
f3
b1
b2
b3
32
24
26
16
3,2
5,0
3,0
10 x 1
20
35
16
7,05
7
9
40
30
34
20
4,0
6,0
3,5
12 x 1
20
35
16
8,05
9
11
50
38
42
25
5,0
7,5
4,5
16 x 1
26
42
18
10,54
12
14
63
48
53
32
6,3
10,0
6,0
18 x 1
26
42
18
12,54
16
18
80
60
67
40
8,0
12,0
8,0
20 x 1,5
26
42
18
16,04
18
20
100
75
85
50
10,0
15,0
10,0
24 x 1,5
29
45
20
20,02
22
20
Werkstoff: Ausführung: Genauigkeit:
Material: Execution: Accuracy:
Legierter Einsatzstahl mit einer Zugfestigkeit im Kern von min. 800 N/mm2 Einsatzgehärtet HRc 60 ± 2, Härtetiefe 0,8 mm ± 0,2mm, brüniert.
Kegelwinkel - Toleranzqualität < AT 3 nach DIN 7187 und DIN 2080 max. Rundlaufungenauigkeit < 0,005mm
Case hardened steel, tensile strenght in the core min. 800 N/mm
Case hardened HRc 60 ± 2, Depth of case 0,8 mm ± 0,2 mm, black-finished.
Cone angle < AT 3 according to DIN 7187 and DIN 2080 run out between cone and holing part < 0,005mm
0904
9.2 / 03
