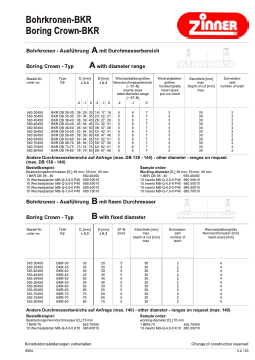

Page 3 - 5.2 Bohrkronen System 2000

Bohrkronen-BKR Boring Crown-BKR
Bohrkronen - Ausführung A mit Durchmesserbereich
Boring Crown - Typ
Bestell-Nr. order-no.
560.30450 560.35450 560.40450 560.45450 560.50450 560.55450 560.60450 560.65450 560.70450 560.75450 560.80450
A with diameter range
Type typ
Da [mm] ± 0.3
-2 -1 0
Di [mm] ± 0.3
-2 -1 0
Wechselplattengrößen Nenndurchmesserbereich (~ ST-B) inserts-sizes
rated diameter-range (~ ST-B)
-2 -1 0
Wechselplatten- größen Vorstechplatte insert-sizes pre-cut-insert
Stechtiefe [mm] max. Depth of cut [mm] max.
BKR DB 28-30 BKR DB 33-35 BKR DB 38-40 BKR DB 43-45 BKR DB 48-50 BKR DB 53-55 BKR DB 58-60 BKR DB 63-65 BKR DB 68-70 BKR DB 73-75 BKR DB 78-80
28
33
38
43
48
53
58
63
68
73
78
29
34
39
44
49
54
59
64
69
74
79
30
35
40
45
50
55
60
65
70
75
80
18
23
28
33
38
43
48
53
58
63
68
17
22
27
32
37
42
47
52
57
62
67
16
21
26
31
36
41
46
51
56
61
66
5 5 5 5 5 5 5 5 5 5 5
6 6 6 6 6 6 6 6 6 6 6
7 7 7 7 7 7 7 7 7 7 7
3 3 3 3 3 3 3 3 3 3 3
30
30
30
30
30
30
30
30
30
30
30
Schneiden- zahl number of teeth
2 2 2 2 2 2 2 2 2 2 2
Andere Durchmesserbereiche auf Anfrage (max. DB 138 - 140) - other diameter - ranges on request (max. DB 138 - 140)
Bestellbeispiel:
Bearbeitungsdurchmesser [Da] 38 mm, 39 mm, 40 mm
Sample order: Working-diameter [Da] 38 1 BKR DB 38 - 40
10 inserts MB-Q-3,0-0 P40 10 inserts MB-Q-5,0-0 P40 10 inserts MB-Q-6,0-0 P40 10 inserts MB-Q-7,0-0 P40
mm, 39 mm, 560.40450 680.30010 680.50010 680.60010 680.70010
40 mm
1 BKR DB 38 - 40
10 Wechselplatten MB-Q-3,0-0 P40 10 Wechselplatten MB-Q-5,0-0 P40 10 Wechselplatten MB-Q-6,0-0 P40 10 Wechselplatten MB-Q-7,0-0 P40
560.40450 680.30010 680.50010 680.60010 680.70010
Bohrkronen - Ausführung B mit fixem Durchmesser
Boring Crown - Typ
Bestell-Nr. order-no.
563.30450 563.35450 563.40450 563.45450 563.50450 563.55450 563.60450 563.65450 563.70450 563.75450 563.80450
B with fixed diameter
Type typ
Da [mm] ± 0.3
Di [mm] ± 0.3
ST-B [mm]
Stechtiefe [mm] max. depth of cut [mm] max.
Schneiden- zahl number of teeth
BKR-30 BKR-35 BKR-40 BKR-45 BKR-50 BKR-55 BKR-60 BKR-65 BKR-70 BKR-75 BKR-80
30
35
40
45
50
55
60
65
70
75
80
20
25
30
35
40
45
50
55
60
65
70
5 5 5 5 5 5 5 5 5 5 5
30
30
30
30
30
30
30
30
30
30
30
2 2 2 2 2 2 2 2 2 2 2
Wechselplattengröße Nenndurchmesser [mm] insert-sizes [mm]
4 4 4 4 4 4 4 4 4 4 4
Andere Durchmesserbereiche auf Anfrage (max. 140) - other diameter - ranges on request (max. 140)
Bestellbeispiel:
Bearbeitungs-Nenndurchmesser [Da] 70 mm
1 BKR-70 563.70450 10 Wechselplatten MB-Q-4,0-0 K10 680.40010
Konstruktionsänderungen vorbehalten 9904
Sample order:
working-diameter [Da] 70 mm
1 BKR-70
10 inserts MB-Q-4,0-0 K10
563.70450 680.30010
Change of construction reserved 5.2 / 03
